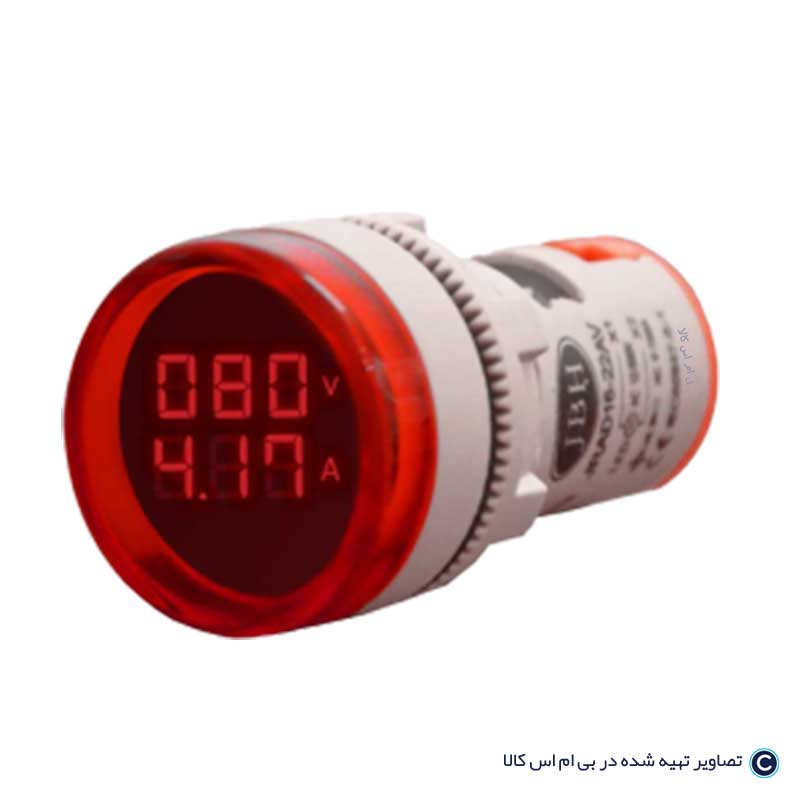

آمپرولتمتر گرد (یا مربع) JBHcircle amperevoltmeter jbh

چراغ سیگنال ولت امپر گرد JBH با محدوده اندازه گیری ۱۰۰-۰ آمپر و ۵۰۰ – ۱۲ولت است. این محصول به همراه ترانس جریان ( CT ) مخصوص به خود ارائه می شود. تنوع در قاب جلو و رنگ صفحه نمایشگر از ویژگی های شاخص این کالاست. بدین صورت که در دو تیپ گرد و مربع و در ۵ رنگ قرمز زرد سبز سفید آبی ارائه می شود.

کاربرد چراغ سیگنال ولت آمپر گرد:

برای راه اندازی وسائل الکتریکی و الکترونیکی ، ۲ شرط اصلی وجود دارد . اول نرمال بودن ولتاژ راه اندازی و دوم میزان جریان مصرفی . محصول ولت امپر سیگنالی این دید را به شما می دهد. تا بصورت آنی و دائمی جریان را با دقت بالا ارزیابی کنید.

چراغ ولتمتر امپرمتر سیگنالی و نحوه نصب:

• نصب چراغ سیگنال آمپرولتمتر گرد JBH در شبکه تک فاز:

برای روشن کردن چراغ سیگنال کافیست فاز و نول را به پایه های X1 و X2 بدهید . در اینحالت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد . ولی از آنجایی که هنوز ترانس جریان (CT) وارد مدار نشده است، جریان صفر آمپر می باشد . برای اندازه گیری و نشان دادن جریان ، کافی است ترانس جریان (ct) را به بدنه چراغ سیگنال از طریق سوکت وصل کنید . سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور بدهید .

• نصب چراغ سیگنال آمپرولتمتر گرد JBH در شبکه ۳ فاز:

در شبکه ۳ فاز ، ۳ چراغ سیگنال بر روی تابلو باید نصب شود . جهت روشن کردن این چراغ سیگنال های JBH ، دو مسیر پیش روی شماست .مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق بین فاز و نول را به شما نشان می دهد . مسیر دوم به این صورت است که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید.

بدین معنا که جفت فاز RS را به سیگنال اولی بدهید. جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید. پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهد . ولی هنوز ترانس جریان (CT) وارد مدار نشده است . پس طبیعتا جریان صفر آمپر است . کافیست ترانس جریان (ct) را به بدنه چراغ سیگنال متصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور بدهید .

نکته: در آخر از شما عزیزان بابت انتخاب این محصول متشکریم و خواهشمندیم تمام سوالات فنی خود را تنها در بخش نظرات و یا پرسش و پاسخ مطرح کنید تا تیم فنی بی ام اس کالا به سوالات شما پاسخ دهند. چرا که پشتیبانان چت آنلاین تنها به موارد مربوط به امور خرید پاسخگو هستند.
